Позначення фази, нуля та заземлення допомагають швидко зрозуміти призначення проводів у електромережі. Для цього використовують літери та кольори ізоляції, які спрощують монтаж і подальше обслуговування. Але навіть знайоме маркування не варто сприймати як абсолютну гарантію: у старій проводці кольори іноді не відповідають стандартам. Подібні умовні позначення використовують і в інших сферах — наприклад, у географії, де можна визначити, яким кольором позначають гори на карті, орієнтуючись на прийняту шкалу висот.

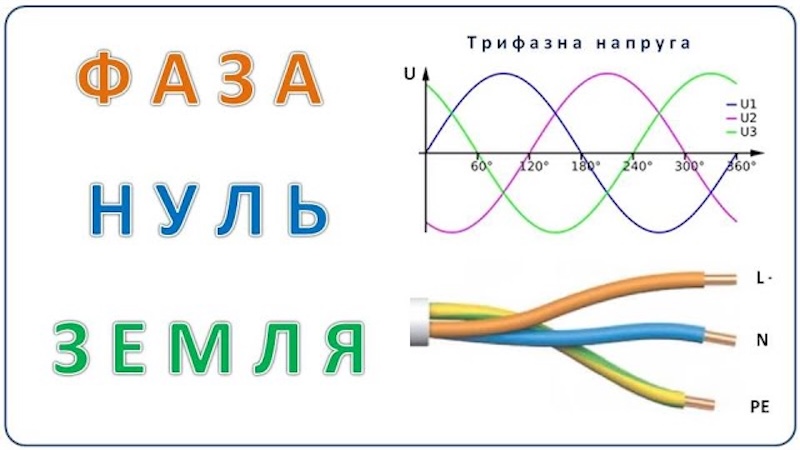

Літерне позначення фази, нуля та заземлення
На клемах розеток, світильників, автоматів та іншого електрообладнання можна побачити латинські літери. Вони показують призначення контакту й допомагають читати схему підключення. Таке маркування особливо зручне, коли обладнання виготовлене в іншій країні.
Фазний провідник позначають літерою L, нейтральний — N, а захисний провідник — PE. У трифазній мережі використовують позначення L1, L2 та L3. Саме ці символи найчастіше зустрічаються на електротехнічному обладнанні.
Літера L вказує на провідник, який у робочій мережі може перебувати під небезпечною напругою. N використовується для нейтралі, а PE — для захисного заземлення. Якщо маркування пошкоджене або незрозуміле, визначати призначення контактів лише за припущенням не можна.

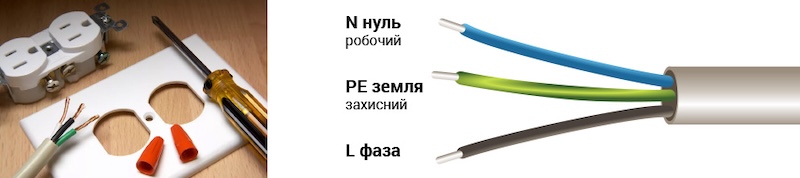

Колірне кодування проводів: стандарти ізоляції
Колір ізоляції дає майстру першу підказку щодо призначення проводу. Особливо це зручно в щитках і розподільчих коробках, де одночасно проходить кілька ліній. Для нової проводки використовують усталене кольорове маркування.
| Призначення проводу | Літерне позначення | Типовий колір ізоляції |
|---|---|---|
| Фаза | L | Коричневий |
| Фази трифазної мережі | L1, L2, L3 | Коричневий, чорний, сірий |
| Нейтраль | N | Синій |
| Захисний провідник | PE | Жовто-зелений |
У трифазних системах різні кольори допомагають розрізняти окремі фази. Це спрощує роботу зі схемою та подальше обслуговування обладнання. Але орієнтуватися тільки на відтінок ізоляції все одно недостатньо.
Особливо обережними потрібно бути зі старою проводкою. Після попередніх ремонтів синій провід іноді може бути використаний не за призначенням, а жовто-зелений — узагалі відсутній. Тому колір варто сприймати як маркування, а не як доказ фактичного стану мережі.
Як визначають фазний та нульовий проводи
У професійній роботі призначення провідників підтверджують вимірювальними приладами, а не лише за кольором. Це потрібно тому, що помилка в старій або неправильно змонтованій мережі може бути непомітною зовні. Перевірку виконують після оцінки схеми та стану електропроводки.
Для таких задач електрики використовують відповідні тестери та мультиметри. Самостійно перевіряти оголені контакти під напругою без підготовки небезпечно, тому при сумнівах краще звернутися до кваліфікованого фахівця.
Якщо під час ремонту виявилося, що кольорове маркування не відповідає фактичному підключенню, проводи після перевірки варто правильно позначити. Це допоможе уникнути плутанини під час наступного обслуговування та зробить схему зрозумілішою для іншого майстра.
Для чого потрібен індикатор напруги
Індикатор напруги використовують для виявлення наявності електричного потенціалу на контакті. Це допоміжний інструмент, але він не замінює повноцінної перевірки електромережі та не показує всі її параметри.
- Перевірити маркування проводів.
- Оцінити стан ізоляції.
- Зіставити підключення зі схемою.
- За потреби викликати електрика.
Результат одного індикатора не варто використовувати як єдину підставу для висновку про безпеку контакту. Професійна діагностика враховує схему, стан захисних провідників та результати вимірювань відповідними приладами.
Тому для побутового користувача найважливіше знати саме значення маркування. L — фаза, N — нейтраль, PE — захисний провідник. А всі роботи, де потрібно відкривати електричні з’єднання або працювати з потенційно небезпечними контактами, краще доручати спеціалісту.
Правила безпеки при роботі з електромережею
Електромережа не допускає перевірок навмання. Пошкоджена ізоляція, помилкове маркування або несправний прилад можуть створити небезпечну ситуацію навіть у звичайній квартирі. Тому перед будь-яким втручанням важливо оцінити, чи справді роботу можна виконати самостійно.
Не торкайтеся оголених проводів і контактів та не проводьте самостійну діагностику мережі під напругою без відповідної кваліфікації. Якщо маркування викликає сумніви, безпечніше звернутися до електрика.
Навіть прості електромонтажні роботи потребують справного обладнання та розуміння схеми. Якщо проводка стара, пошкоджена або вже перероблялася різними майстрами, ризик помилки стає ще вищим.
- не торкатися оголених контактів;
- не покладатися тільки на колір;
- не використовувати пошкоджений інструмент;
- залучати фахівця при сумнівах.
Літерне та кольорове маркування значно спрощує читання електричних схем, але саме по собі не робить роботу безпечною. У новій проводці воно допомагає швидко зорієнтуватися, а в старій потребує додаткової перевірки. Головне правило тут просте: якщо немає впевненості в схемі або стані мережі, експериментувати з електрикою не варто.
